Bepaling lengte stuurkabel
Voor het berekenen van de totale benodigde lengte stuurkabel, kunt u de volgende berekening als leidraad gebruiken.

Tel A+B+C bij elkaar op en trej hier voor elke bocht (90 graden) 10cm van af. Tel hier nog 30,5 centimeter bij op voor installatie door een stuurbuis (stuurstang) van een buitenboordmotor. Om de lengte in ft. te krijgen moet u het totaal delen door 30,5 vervolgens rondt u de uitkomst hiervan naar boven af.
Voorbeeld berekening installatie stuurbuis buitenboordmotor (afbeelding 1)
A (50cm) + B (250cm) + C (80cm) = 380cm - 20cm voor twee 90 graden bochten= 360 +30,5 voor stuurbuis installatie (stuurstang) = 390,5cm : 30,5 = 12,8ft. Afronden naar 13ft.
Voorbeeld berekening installatie spiegel, of inbouwmontage (afbeelding 2 en 3)
A (50cm) + B (310cm) + C (80cm) = 440cm - 20cm voor twee 90 graden bochten=  420cm : 30,5 = 13,7ft. Afronden naar 14ft.

LET OP: doordat de kabels in verschillende boten anders worden gelegd, kunnen de aangegevens lengtes ook afwijken van de bovenstaande berekening.

Specificaties:

• SeaStar stuursysteem Light duty, voor motoren tot 40kW / 55pk


• Lengte stuurkabel naar keuze van 183 tot 793 cm lengte


• Inclusief stuurkop, Stuurwiel stuurkabel en montageset


• Maximum stuurdiameter 38cm


• Geborgde wartel, verschuift niet bij montage


• Met frictierem


• 90° montage


• Corrosiebestendige afwerking


• Stuuromwentelingen: 2,55


• Minimale kabelradius: 20cm


• Constructie en goedkeuring conform CE / N.M.M.A. / ISO 9775 / ISO 8848 / A.B.Y.-C.P 17 standaards

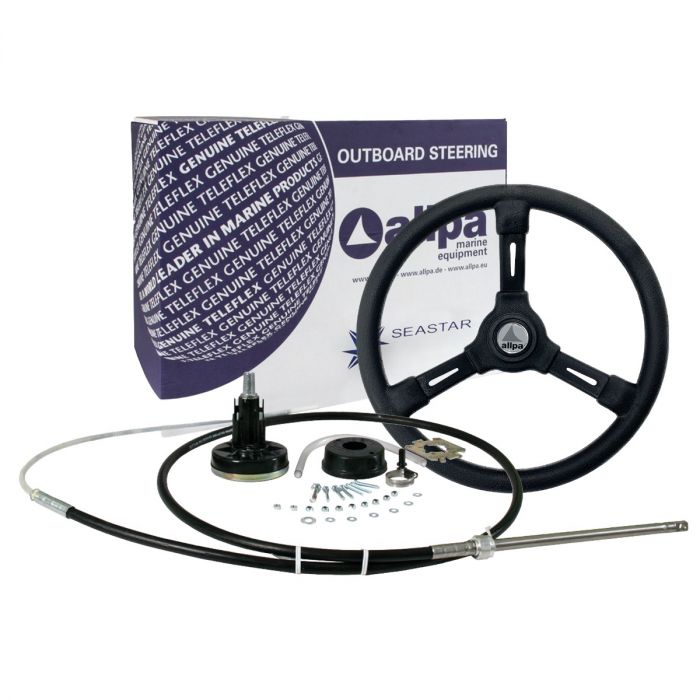

Pakket inhoud:

• Stuurkop


• Stuurwiel Riviera


• Stuurkabel


• Montageset
