Wanneer u een stuursysteem installeert in uw boot heeft u voor de installatie een aantal componenten nodig. Dit is om te zorgen dat de stuurkabel, welke de motor naar links trekt of naar rechts duwt, vast gezet kan worden.
In het standaard pakket van een stuursysteem krijgt u een Stuurhuis, Stuurkabel en montage materialen geleverd. Dit is echter in veel gevallen niet voldoende om de stuurkabel aan de motor te monteren. Om de buitenmantel van de stuurkabel vast te zetten heeft u een stuurkabelbevestiging nodig.
Voor het bevestigen zijn er de volgende mogelijkheden:

• Spiegelmontage naast buitenboordmotor.
• Flensmontage motorbun.
• Montagebraket voor montage aan roerkoning.
• Montage door tiltbuis van buitenboordmotor.

Door één van deze montage mogelijkheden te kiezen blijft de buitenmantel van de stuurkabel op zijn plek, wanneer de binnenste stuurkabel de buitenboordmotor stuurt.

Om de stuurkabel te kunnen monteren aan uw buitenboordmotor heeft u nog een verbindingskit nodig. Welke kit u nodig heeft hangt af van het merk en type motor dat u heeft.
Wanneer de stuurkabel gemonteerd wordt middels een montage op de spiegel, motorbun of roerkoning, kan de kabel in veel gevallen direct met een vorkverbinding aangesloten worden op het roer of uw buitenboordmotor.

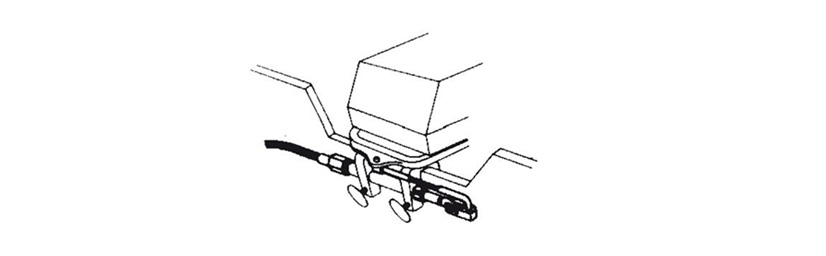

Voor motoren waarbij de stuurkabel door de tiltbuis van de motor loopt, is nog een separate stuurarm nodig die als het ware terug loopt van de kabel naar de motor. Zie voorbeeld hieronder:

Wanneer u een Stuursysteem wilt aanschaffen voor uw boot zijn de volgende punten belangrijk voor het kiezen van het juiste systeem:

• Maximale motorvermogen.
• Maximale snelheid.
• Lengte kabel.(zie keuzehulp hieronder)
• Motortype.
• Scheepslengte

Voor het berekenen van de totale benodigde lengte stuurkabel, kunt u de volgende berekening als leidraad gebruiken.

Tel A+B+C bij elkaar op en trek hier voor elke bocht (90 graden) 10cm van af. Tel hier nog 30,5 centimeter bij op voor installatie door een stuurbuis (stuurstang) van een buitenboordmotor. Om de lengte in ft. te krijgen moet u het totaal delen door 30,5 vervolgens rondt u de uitkomst hiervan naar boven af.

Voorbeeld berekening installatie stuurbuis buitenboordmotor (afbeelding 1)
A (50cm) + B (250cm) + C (80cm) = 380cm - 20cm voor twee 90 graden bochten= 360 +30,5 voor stuurbuis installatie (stuurstang) = 390,5cm : 30,5 = 12,8ft. Afronden naar 13ft.
Voorbeeld berekening installatie spiegel, of inbouwmontage (afbeelding 2 en 3)
A (50cm) + B (310cm) + C (80cm) = 440cm - 20cm voor twee 90 graden bochten= 420cm : 30,5 = 13,7ft. Afronden naar 14ft.
